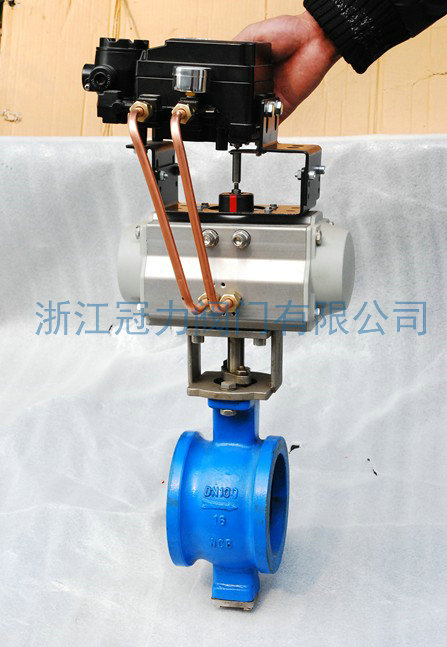

氣動活塞式執行機構是氣動V型調節球閥的組成零部件之一，在結構上是可以分為單作用和雙作用二種類型的。一般在管道系統應用上，氣動活塞式執行機構為雙作用時，是怎樣發揮其用途的。

    由雙作用定位器輸出的氣源信號壓力，分別輸入執行機構活塞左、右二氣室，由于輸入活塞左、右二氣室的氣源壓力不同，形成壓差，推動活塞作直線運動。通過齒輪、齒條傳動，將活塞的直線運動，轉換成執行機構主軸的旋動，直至左、右氣室壓力平衡，運動停止。在執行機構作旋動的同時，帶動閥桿、閥芯作旋動，改變閥芯、閥座間的流通面積，達到調節目的。

    總之，氣動V型調節球閥在當下，是特別適用于介質，主要是在粘稠、含顆粒、纖維性質的場合，現在廣泛用于石油、化工、冶金、造紙、制冷等工作領域。
